YCGJM系列电机定转子/冲片高精密激光切割机
  • 本机型采用国内先进的定制光纤激光器,光束质量好、体积小、光电转换效率高。长期使用免维护、使用成本低、整机功耗小等优点

产品优势
  • 本机型采用国内先进的定制光纤激光器,光束质量好、体积小、光电转换效率高。长期使用免维护、使用成本低、整机功耗小等优点
  • 采用大理石精密平台,龙门一体式封闭结构,具有良好的刚性、防震性和高速稳定性;
  • 采用磁悬浮式进口直线电机、0.5um高精密光栅尺和全闭环总线数控系统,反应速度快、精度高、维护率低;
  • 主要用于不锈钢、碳钢、硅(矽)钢、钨钢、铝合金、钛合金、铜等金属高精密切割打孔;
  • 采用不同的激光器还可以用于氧化铝、氧化锆、氮化铝、氮化硅等先进精密陶瓷切割打孔。
应用行业
  • 3C电子产品:小型金属薄壳结构件,尤其适合数码产品壳体冲压成形后的2D激光加工。
  • 新能源汽车电机:电机的定、转子硅(矽)钢片高速高精密切割。
  • 电子烟产品:电子烟金属或陶瓷发热片的切割。
  • 汽车轮胎模具:轮胎模具花纹的小钢片切割。
技术参数

序号





1

激光器波长 Laser wavelength

1060-1080nm

2

激光器功率Laser output power

1000W可选

3

切割幅面Max.cutting range

 600*600mm

4

X/Y轴重复定位精度

Precision of repeated positioning of X/Y axis

±5um

5

加工速度Processing speed

0-500mm/s

6

最大移动速度Maximum distance speed

80m/min

7

最大加速度 Maximum acceleration

1.5G

8

工作台精度Worktable precision

0.015mm

9

传动方式 Transmission mode

进口直线电机+0.5um光栅尺 Imported linear motor +0.5um grating ruler

10

整机功率(不含风机)

Whole machine power (no fan)

≦8KW

11

整机总重量

Total weight of the whole machine

约(about1800KG

12

外型尺寸(长*宽*高)

External dimension(length*width*height)

1800*1470*1890mm

(以实物为准)

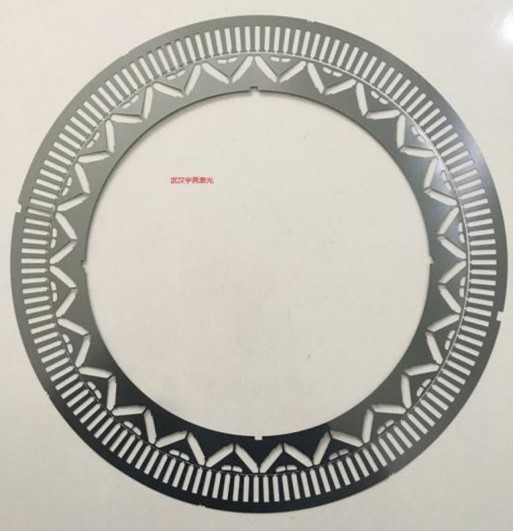

切割样品
  • 永磁电机定转子
  • 航发软磁合金钢片
  • 电机冲片
  • 电机冲片堆叠效果
